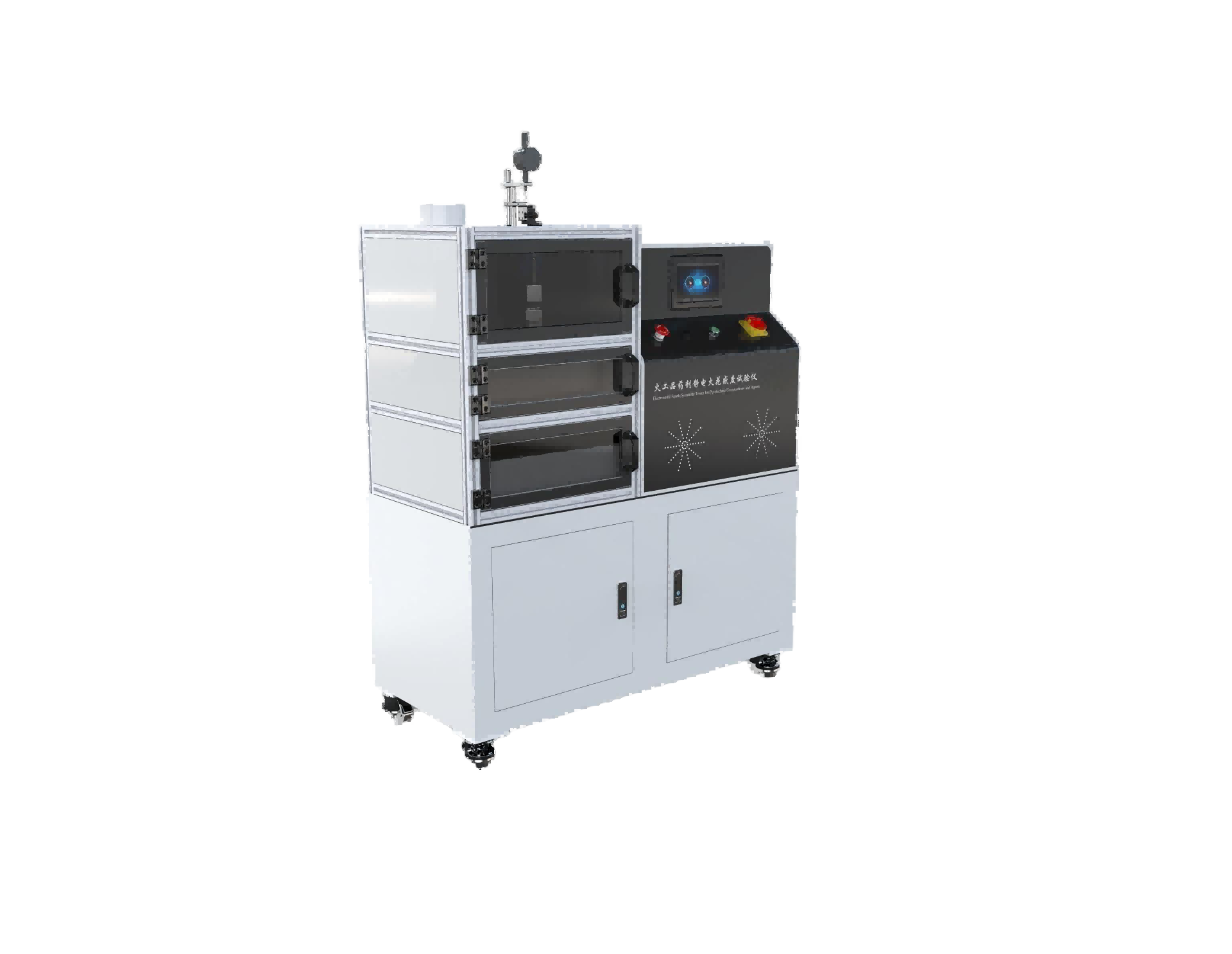

火工品藥劑靜電火花感度試驗儀

火工品藥劑靜電火花感度試驗儀

儀器介紹

實驗原理

靜電火花對藥劑的起爆或引燃作用，可以等效地看成是一個充電到一定電壓的電容器，通過一定的電阻對置于一定形狀電極間的被測藥劑放電，觀察其發火情況，用被測藥劑 50%發火能量或電壓的均值作為被測藥劑的靜電火花感度值。

符合標準：

GJB 5891.27-2006《火工品藥劑試驗方法第 27部分：靜電火花感度試驗》

技術參數：

控制方式：PLC

操作方式：7寸彩色觸摸屏

直流高壓電源：200V~50KV

高壓真空繼電器開關：最要耐壓50KV

靜電電壓表：量程0~30KV

高壓電容：0.22MF /50KV

串聯放電電阻：5000Ω /50KV

發貨裝置：

上下電極同軸度≤φ0.5mm

電極間隙調整范圍大于4mm

調節間隙在0.2mm，誤差為±0.015mm

擊針：2套

擊柱：φ10*10mm   材料T10A  Ra=0.2μm 冷油 淬火HRC60~65

擊柱套：外徑φ40*16mm  內孔φ10*16 材料T10A  Ra=0.2μm 冷油淬火HRC60~65

底座：外徑φ50*25mm   擊柱套安裝孔：φ40*10mm 材料T10A Ra=0.2μm 冷油淬火HRC60~65

輔助設備

恒溫水浴 烘箱：0~99℃ 溫控精度：±1℃

天平：量程200g  精度：0.0001g

內孔百分表：分度0.01mm

電源：AC 220V 50HZ  1.5KW

規格：1100*450*1350mm

基本配置：

主機 一臺

電源線 一根

說明書 一本

合格證 一個

保修卡 一個

銘牌  一個

扳手 一套

恒溫水浴烘箱 一臺

天平  一個

內孔百分表 一把

擊針

擊柱
