面料剛軟度測試儀

面料剛軟度測試儀

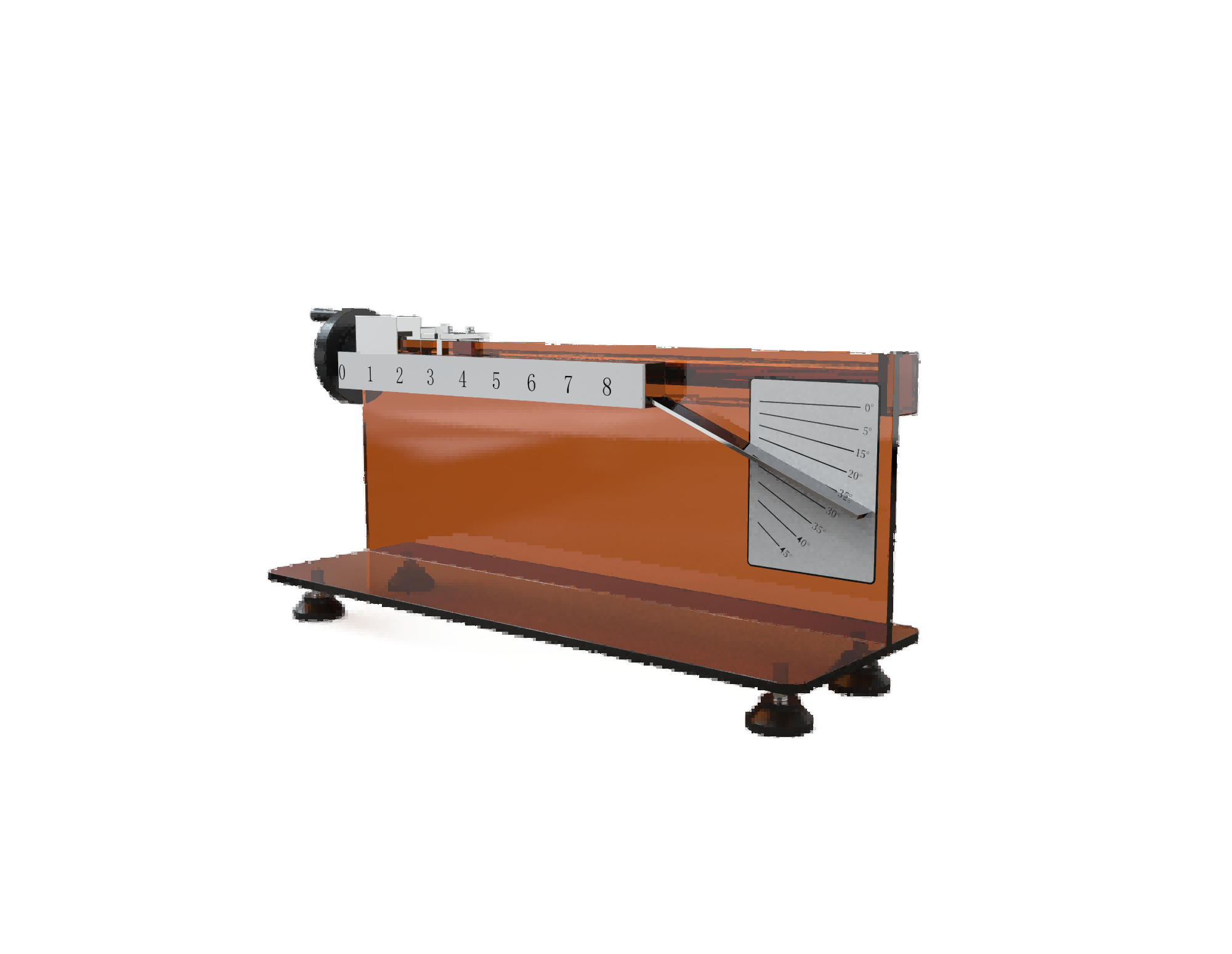

概述：

面料剛軟度測試儀是測試織物抗彎曲性能的儀器，包括彎折支架、刻度尺等，可測量織物的彎曲高度、彎曲剛度及彎曲模量

測試原理：

基于斜面懸臂法，該方法模擬織物在實際受力下的彎曲行為:

將矩形試樣(如25mmx250mm)平鋪于可調(diào)角度斜面（41.5°至45°），一端固定為懸臂梁

推動試樣使其自由端緩慢下彎，當接觸紅外檢測斜面時，儀器自動記錄伸出長度（L）。

通過抗彎長度（c≈L/2）和彎曲剛度（G=m·c3.10-3，m為面密度）計算硬挺度，值越大表明材料越不易彎曲

執(zhí)行標準：

GB/T 18318.1-2009 《紡織品彎曲性能的測定 第一部分  斜面法》

?ZB W04003?-87《織物硬挺度試驗方法 斜面懸臂法》

ISO9073-7， ASTM D1388等

基本參數(shù)：

1?斜面控制系統(tǒng)?

?角度可調(diào)范圍?：41.5°、43.5°、45°

?2?力學加載模塊

?壓板鋼尺質(zhì)量?：250g±10g

?壓板鋼尺寬度?：25±1mm

?最大測試行程?：0~200mm

三、操作步驟

1、按相應(yīng)標準（GB/T4669或GB/T24218.1）測定和計算試樣的單位面積質(zhì)量。

2、調(diào)節(jié)儀器的水平。將試樣放在平臺上,試樣的一端與平臺的前緣重合。將鋼尺放在試樣上,鋼尺的零點與平臺上的標記D對準。以一定的速度向前推動鋼尺和試樣,使試樣伸出平臺的前緣,并在其自重下彎曲,直到試樣伸出端與斜面接觸。記錄標記D對應(yīng)的鋼尺刻度作為試樣的伸出長度。

3、 重復(fù)2對同一試樣的另一面進行試驗。再次重復(fù)對試樣的另一端的兩面進行試驗。

注:放置儀器要有利于觀察鋼尺上的零點和試樣與斜面的接觸,在水平方向保證讀數(shù)的準確。
